Model numarası: | Q646F, Q646F | Garanti: | 3 yıl |
---|---|---|---|
yapı: | top | Özelleştirilmiş destek: | OEM |
güç: | Hidrolik | Bağlantı noktası boyutu: | 1 "-48" |
Uygulama: | Genel | medya: | Gaz, su, yağ |
tip: | KÜRESEL VANALAR | ||
Vurgulamak: | wcb dört yollu küresel vana,316l dört yollu küresel vana,6.4mpa 4 yollu küresel vana |

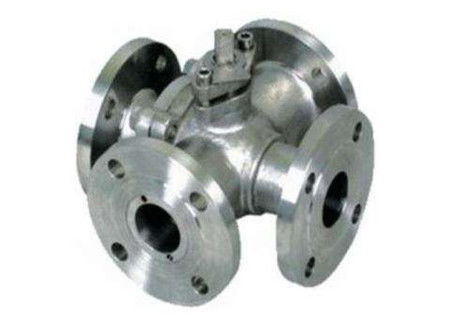

Dört Yönlü Küresel Vana için Pnömatik Tip Manuel Tip Vanalar Q646F WCB 304 316 316L PN1.6 2.5 4.0 6.4 Mpa
Ürün Açıklaması
150LB-300LB | |||||||||||||||
Boy | inç | 1/2 | 3/4 | 1 | 1-1/4 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | mm | 160 | 180 | 200 | 230 | 320 | 260 | 320 | 320 | 370 | 400 | 440 | 500 | 712 | |
H | mm | 100 | 115 | 125 | 125 | 155 | 154 | 155 | 176 | 180 | |||||
W | mm | 140 | 140 | 155 | 250 | 350 | 350 | 350 | 421 | 700 | 1000 | 1800 | 1800 | ||
1/2(L) | mm | 70 | 80 | 90 | 100 | 120 | 120 | 130 | 140 | 160 | 190 | 270 | 270 | 356 | |
Boy | inç | 1/2 | 3/4 | 1 | 1-1/4 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
DN | 15 | 20 | 25 | 32 | 65 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | mm | 160 | 180 | 200 | 230 | 320 | 260 | 320 | 320 | 370 | 400 | 440 | 500 | 712 | |
H | mm | 100 | 115 | 125 | 125 | 176 | 145 | 155 | 176 | 180 | |||||
W | mm | 140 | 140 | 155 | 250 | 420 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | ||
1/2(L) | mm | 70 | 80 | 80 | 100 | 140 | 120 | 130 | 140 | 160 | 190 | 220 | 270 | 356 |
Cangzhou Junxi Uluslararası Ticaret A.Ş.
Firmamız her türlü karbon çelik boru bağlantı parçaları, Dikişsiz Boru Ek Parçaları üretmekte ve ihraç etmektedir, Şehrimiz Cang Zhou şehri, karbon çelik boru bağlantı parçalarının memleketidir.Rusya, Mısır Malezya, Hindistan, Türkiye, Endonezya, Ürdün gibi birçok ülkeye ihracat yaptık.
Boru bağlantı makinesi hakkında her makine için farklı tiplerimiz mevcuttur. Sıcak şekillendirme dirsek makinesi, soğuk şekillendirme dirsek makinesi, soğuk şekillendirme tee makinesi, pahlama makinesi, kumlama makinesi vb. Makinelerimiz var. Makine garantisi bir yıldır.Müşterilerimizin makinesinde bir sorun varsa, satış sonrası servis elemanımız gelip müşterilerin sorunu olabildiğince çabuk çözmelerine yardımcı olacaktır.
Boru bağlantı makinesi hakkında her makine için farklı tiplerimiz mevcuttur. Sıcak şekillendirme dirsek makinesi, soğuk şekillendirme dirsek makinesi, soğuk şekillendirme tee makinesi, pahlama makinesi, kumlama makinesi vb. Makinelerimiz var. Makine garantisi bir yıldır.Müşterilerimizin makinesinde bir sorun varsa, satış sonrası servis elemanımız gelip müşterilerin sorunu olabildiğince çabuk çözmelerine yardımcı olacaktır.
Ana Özellikler
Küresel vananın kendisi, kompakt yapı, güvenilir sızdırmazlık, basit yapı, uygun bakım, sızdırmazlık yüzeyi ve genellikle kapalı durumda küresel olanın ana özellikleridir, kolayca orta erozyon, kolay kullanım ve bakım, su, solvent, asit ve genel çalışma ortamı gibi gaz, ancak oksijen, hidrojen peroksit, metan ve etilen gibi ortamların çalışma koşulları için de uygundur, Çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Küresel vana gövdesi entegre veya birleştirilebilir.
küresel vananın işlevi
Küresel vananın ana işlevi akışı kesmek, akış hızını dağıtmak ve akış yönünü değiştirmektir, 90 derece dönebilir. Küresel vanaların birçok işlevi vardır.Anahtarlar olarak da kullanılabilirler. Çin'de küresel vanalar, petrol arıtma, uzun mesafeli boru hattı, kimya endüstrisi, kağıt yapımı, ilaç, su koruma, elektrik, belediye, çelik ve diğer endüstrilerde yaygın olarak kullanılmaktadır ve çok önemli bir konuma sahiptir. ulusal ekonomide. 90 derecelik bir dönüşe sahiptir, tapa gövdesi bir küredir, ekseni boyunca dairesel bir açık delik veya kanal vardır. Boru hattındaki küresel vana esas olarak boruyu kesmek, dağıtmak ve yönünü değiştirmek için kullanılır ortamın akışı, sadece 90 derece dönmesi gerekir ve küçük bir dönme torku sıkıca kapatılabilir. Küresel vana, anahtar, kesme vanası kullanımı, V tipi küresel vana için en uygundur. Boru parametrelerine ek olarak , elektrikli valf, kullanımının çevre koşullarına özel dikkat göstermelidir.Elektrik valfindeki elektrikli cihaz elektromekanik bir ekipman olduğundan, kullanım durumu kullanım ortamından büyük ölçüde etkilenir. Normalde elektrikli küresel vana, kelebek vana aşağıdaki ortamlarda kullanımına özellikle dikkat etmelidir.
Küresel vananın yapısı
Sızdırmazlık özelliği iyidir, ancak çalışma ortamını taşıyan bilyenin tüm yükü çıkış sızdırmazlık halkasına geçirilir.Bu nedenle, sızdırmazlık halkası malzemesinin bilye ortamının çalışma yüküne dayanıp dayanamayacağını düşünmek gerekir.Yüksek basınç etkisine maruz kaldığında bilye kayabilir. Bu yapı genellikle düşük ve orta basınçlı küresel vanalarda kullanılır.Valf Sabit Küresel Vana Küresel vananın bilyesi sabittir ve basınç altında hareket etmez.Sabit küresel vana orta basınç, oturma hareketi ile yüzer bir koltuğa sahiptir, böylece sızdırmazlık sağlamak için sızdırmazlık halkası topun üzerine sıkıca bastırılır. Genellikle üst ve alt mil yatağındaki bilye ile, çalışma torku küçüktür, yüksek basınç için uygundur ve büyük kalibreli valfler.
Avantajlar:
1. Basit yapı, küçük hacimli, hafif.
2. Küçük sıvı direnci, tam çaplı küresel vana temelde akış direnci yoktur.
3. Sıkı ve güvenilir. İki sızdırmazlık yüzeyine sahiptir ve küresel vananın sızdırmazlık yüzey malzemesi, çeşitli plastiklerde yaygın olarak kullanılmaktadır, iyi sızdırmazlık sağlar ve tam sızdırmazlık sağlayabilir. Ayrıca vakum sistemlerinde yaygın olarak kullanılmaktadır.
4.Kolay çalıştırma, hızlı açma ve kapama, tam açıktan tam kapanmaya, 90o dönüş olduğu sürece, uzaktan kumanda için uygun.
5. Kolay bakım, küresel vana yapısı basittir, sızdırmazlık halkası genellikle aktiftir, sökme ve değiştirme daha uygundur.
6.Tam açık veya tamamen kapalı olduğunda, bilyenin sızdırmazlık yüzeyi ve valf yuvası ortamdan izole edilir.Ortam geçtiğinde, valf sızdırmazlık yüzeyinin aşınmasına neden olmaz.
7. Küçükten birkaç milimetreye, birkaç metreye kadar, yüksek vakumdan yüksek basınca kadar geniş bir boyut aralığına uygulanabilir.
8.Açma ve kapama işleminde küresel vana bir mendile sahip olduğundan, ortamda asılı katı parçacıklar ile kullanılabilir.
Yüksek işleme doğruluğu, yüksek maliyet, yüksek sıcaklık, boru hattındaki safsızlıklar gibi kullanımı kolay değildir, safsızlıklar tarafından bloke edilmesi kolaydır, bu da vananın açılamamasına neden olur.
