Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 3 yıl | biriktirme malzemesi: | 304,316,316L |
---|---|---|---|
yapı: | top | Özelleştirilmiş destek: | OEM |
Sıcaklık: | PTFE≤150℃, PPL≤280℃ | Bağlantı noktası boyutu: | DN15-DN200, 1/2"-8" |
Uygulama: | Genel | medya: | Gaz, su, yağ |
tip: | KÜRESEL VANALAR | ||
Vurgulamak: | pn1.6 üç yollu küresel vana,pn2.5 üç yollu küresel vana,WCB 3 yollu küresel vana |

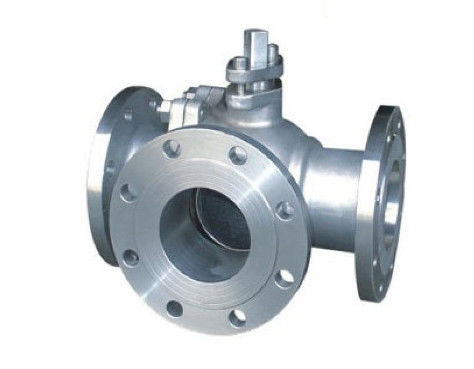

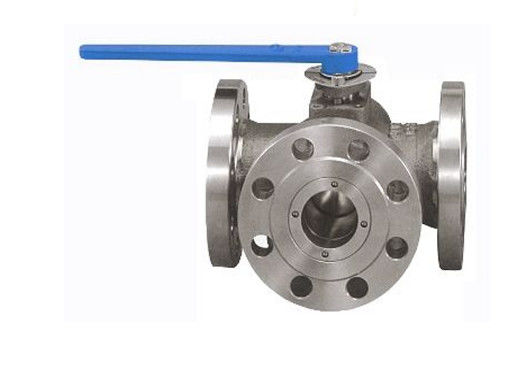

Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4 Flanşlı Üç Yollu Küresel Vana
Küresel vananın yapısı
Sızdırmazlık özelliği iyidir, ancak çalışma ortamını taşıyan bilyenin tüm yükü çıkış sızdırmazlık halkasına geçirilir.Bu nedenle, sızdırmazlık halkası malzemesinin bilye ortamının çalışma yüküne dayanıp dayanamayacağını düşünmek gerekir.Yüksek basınç etkisine maruz kaldığında bilye kayabilir. Bu yapı genellikle düşük ve orta basınçlı küresel vanalarda kullanılır.Valf Sabit Küresel Vana Küresel vananın bilyesi sabittir ve basınç altında hareket etmez.Sabit küresel vana orta basınç, oturma hareketi ile yüzer bir koltuğa sahiptir, böylece sızdırmazlık sağlamak için sızdırmazlık halkası topun üzerine sıkıca bastırılır. Genellikle üst ve alt mil yatağındaki bilye ile, çalışma torku küçüktür, yüksek basınç için uygundur ve büyük kalibreli valfler.
Ürün Açıklaması
Basınç | DN | L | L1 | H | W | Kilogram | |||||
mm | inç | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1-1 / 2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1 / 2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
Şirket tanıtımı
Cangzhou Junxi Uluslararası Ticaret A.Ş.
Firmamız her türlü karbon çelik boru bağlantı parçaları, Dikişsiz Boru Ek Parçaları üretmekte ve ihraç etmektedir, Şehrimiz Cang Zhou şehri, karbon çelik boru bağlantı parçalarının memleketidir.Rusya, Mısır Malezya, Hindistan, Türkiye, Endonezya, Ürdün gibi birçok ülkeye ihracat yaptık.
Boru bağlantı makinesi hakkında her makine için farklı tiplerimiz mevcuttur. Sıcak şekillendirme dirsek makinesi, soğuk şekillendirme dirsek makinesi, soğuk şekillendirme tee makinesi, pahlama makinesi, kumlama makinesi vb. Makinelerimiz var. Makine garantisi bir yıldır.Müşterilerimizin makinesinde bir sorun varsa, satış sonrası servis elemanımız gelip müşterilerin sorunu olabildiğince çabuk çözmelerine yardımcı olacaktır.
Boru bağlantı makinesi hakkında her makine için farklı tiplerimiz mevcuttur. Sıcak şekillendirme dirsek makinesi, soğuk şekillendirme dirsek makinesi, soğuk şekillendirme tee makinesi, pahlama makinesi, kumlama makinesi vb. Makinelerimiz var. Makine garantisi bir yıldır.Müşterilerimizin makinesinde bir sorun varsa, satış sonrası servis elemanımız gelip müşterilerin sorunu olabildiğince çabuk çözmelerine yardımcı olacaktır.
Küresel vanaların genel hataları ve sorun giderme yöntemleri
1. Top yıkanır
Hariç tutma yöntemi: montaj doğru olmalı, çalışma kararlı olmalı, gaz kelebeği olarak kullanılmasına izin verilmemelidir; top devrildikten sonra zamanında tamir edilmeli ve sızdırmazlık yuvası değiştirilmelidir.
2, kısma işlevi olarak kullanıldığında, sızdırmazlık yüzeyi zarar görür
Eliminasyon yöntemi: küresel vananın gaz kelebeği olarak kullanılmasına izin verilmez.
3. Sızdırmazlık yüzeyi ezilir
Hariç tutma yöntemi: Valf yuvasındaki cıvatayı sıkın, kuvvet küçük olmalı, birkaç kez sıkmayı tercih edin, bir seferde çok fazla ve çok sıkı değil, hasarlı sızdırmazlık yüzeyi kazınabilir ve onarılabilir.
4. Sızdırmazlık yüzeyinde ön sıkma basıncı yoktur
Hariç tutma yöntemi: valf yuvasının sızdırmazlık yüzeyi, ön sıkma basıncını düzenli olarak kontrol etmeli ve sızdırmazlık yüzeyinin sızdığı veya gevşek temas ettiği tespit edildiğinde sızdırmazlık yüzeyi hafifçe sıkıştırılmalıdır; Ön yüklü yay kaybı etkisi değişimi.
5, anahtar, valf gövdesi ve bilyalı üç bağlantı boşluğu büyük, anahtar kapalı konuma ulaştı, bilye dönüş açısı 90 dereceden az ve sızıntının uzun ömürlü olması
Hariç tutma yöntemi: anahtar, valf gövdesi ve üç bağlantının sonlu mekanizmasının bilyesi gevşek ve boşluk çok büyük, sağlam bir şekilde sabitlenerek onarılmalıdır; limit bloğunu ayarlayın, anahtarın ilerleme açısını ortadan kaldırın ve topu yapın doğru şekilde açıp kapatın.
6. Valf yuvası ile gövde arasındaki temas yüzeyi pürüzsüz ve aşınmış değil ve O-ring hasarlı olduğundan valf yuvası sızdırıyor.
Eliminasyon yöntemi: Valf yuvası ile gövde arasındaki temas yüzeyinin pürüzsüz yüzeyini iyileştirin, valf yuvasının sökme sürelerini azaltın ve O-ring'i düzenli olarak değiştirin.
