Malzeme: | Döküm,Paslanmaz Çelik,Pirinç,Dökme Demir,Sfero | medya: | Su, Yağ, Gaz, Asit, Buhar |
---|---|---|---|
Standart veya Standart Olmayan: | Standart | Ürün adı: | KAPALI VANA |
Standart: | benim gibi | Bağlantı: | Flanş Bağlantısı,Dişi Konu |
model: | model | ||
Vurgulamak: | asme dökme demir sürgülü vanalar,dn50 dökme demir sürgülü vanalar,asme kama sürgülü vanalar |

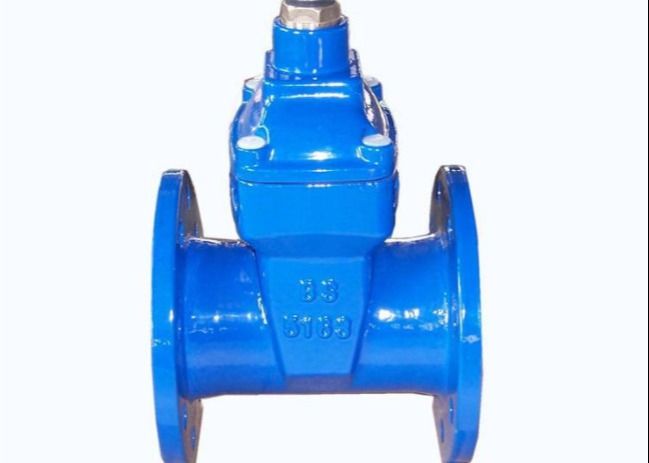

Dökme Demir Esnek Oturmalı Kamalı Sürgülü Vanalar
Standart |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509 ,AWWA C515 Flanşlı delme DIN2501, BS4504 ve ANSI B16.1 PN10,PN16,PN25'e uygundur |
Tip | Flanşlı Uç, Soketli Uç, Mekanik Mafsal, yükselmeyen mil / yükselen mil |
Malzeme |
Gövde: Sfero döküm GGG40/50 veya Dökme DemirGG25 Kama : Sfero döküm GGG40/50+EPDM/NBR veya metal oturmalı Gövde: paslanmaz çelik 2Cr13 , SS304,SS316 Cıvata ve Somunlar : Çinko kaplamalı Karbon Çelik veya SS304,316 |
Kaplama | Füzyon bağlı epoksi kaplama ile iç ve dış min250μm |
Uygulamalar
Bu vana, bu tür su, kanalizasyon bertarafı, elektrik enerjisi, enerji borusu, kimyasal, nakliye, enerji kaynakları vb.
Uygulanabilir Standartlar
a.Amerikan Standardı
ANSI/AWWA C509'a göre tasarım
ASME B16.10-2000'e göre yüz yüze boyutlandırma (ISO 3 serisi)
SME/ANSI'ye göre flanş ve delme B16.42-1998
b.İngiliz Standardı
BS5163,BS5150'ye göre tasarım
BS5163'e göre yüz yüze boyutlandırma (ISO 3 serisi, ISO19 serisi)
Flanş ve delme BS4504 part1(EN1092)'ye göre
c.Almanya Standardı
DIN3352'ye göre tasarım
DIN3202'ye göre yüz yüze boyut(F4:ISO 14 serisi;F5:ISO 15 serisi)
BS EN1092'ye göre flanş ve delme
DN | L | NS | D1 | D2 | B | F | nd | H | W |
---|---|---|---|---|---|---|---|---|---|
50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• Sfero dökümden gövde ve kaporta EN-GJS-400-15 (GGG-40)
• A2'den yapılmış mil
• Bronzdan yapılmış mil somunu
• POM kayar disklerde desteklenen mil bileziği
• A2'den yapılmış, havşa başlı ve sızdırmaz bağlantı cıvataları
• Füzyon bağlı epoksi toz boya RAL 5015 ile korozyon koruması (ortalama kuru film kalınlığı >250μm)
• İçme suyu versiyonu: KTW ve DVGW çalışma sayfası W 270'e göre kamanın EPDM kauçuk kaplaması
• Atık su versiyonu: kamanın NBR kauçuk kaplaması
