| Max. Maks. swing dia. salıncak çapı over bed yatağın üzerinde<: | Φ500mm | Max. Maks. swing dia. salıncak çapı over cross slide çapraz sl: | Φ390mm |
|---|---|---|---|
| İşlem uzunluğu (merkezden merkeze): | 750mm/1000mm/1500mm/2000mm | yatağın genişliği: | 400mm |
| Dia. çap. of spindle iğ: | Φ82mm | Boyut: | 2410/2660/3160*1560*1730mm |

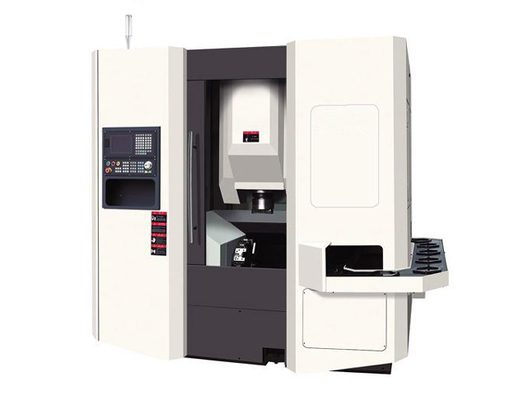

| Ağırlık: | 3500kg | isim: | Valf gövdesi için CNC torna tezgahı |
| Vurgulamak: | diskli vana flanş tipi pn16,küresel vana flanş tipi dn150,karbon çelik wcb endüstriyel kontrol vanaları |
||
CNC torna tezgahı, tornalama, yüzey alma, delme ve diş açma dahil olmak üzere çeşitli işleme operasyonları için kullanılabilen yüksek verimli bir takım tezgahıdır.Valf gövdesi imalatı söz konusu olduğunda, bir CNC torna tezgahı, yüksek kaliteli valf gövdelerini mükemmel hassasiyet ve doğrulukla üretmek için çok yararlı bir araç olabilir.
Valf gövdelerini CNC torna tezgahında üretmek için ilk adım, valf gövdesi için uygun malzemeyi seçmektir.Tipik olarak valf gövdeleri paslanmaz çelik, pirinç veya alüminyum gibi malzemelerden yapılır.Malzeme seçildikten sonra CNC torna tezgahına yüklenir ve yerine sabitlenir.
Bir sonraki adım CNC torna tezgahını gerekli işleme işlemlerini gerçekleştirecek şekilde programlamaktır.Bu, operatörün valf gövdesi için istenen boyutları ve özellikleri girmesine olanak tanıyan özel yazılım kullanılarak yapılabilir.CNC torna tezgahı daha sonra bu bilgiyi tornalama, delme ve diş açma gibi gerekli işleme işlemlerini otomatik olarak gerçekleştirmek için kullanacaktır.
İşleme süreci sırasında operatörün her şeyin düzgün çalıştığından emin olmak için CNC torna tezgahını izlemesi gerekecektir.Bu, bitmiş valf gövdesinin istenen özellikleri karşıladığından emin olmak için işleme programında veya makinenin ayarlarında ayarlamalar yapılmasını içerebilir.
İşleme süreci tamamlandıktan sonra valf gövdesi CNC torna tezgahından çıkarılabilir ve kalite açısından incelenebilir.Valf gövdesinin kullanıma hazır olmasını sağlamak için çapak alma veya cilalama gibi gerekli her türlü bitirme işlemi gerçekleştirilebilir.
Genel olarak, bir CNC torna tezgahı, olağanüstü hassasiyet, verimlilik ve çok yönlülük sunduğundan valf gövdelerinin imalatı için mükemmel bir araçtır.Doğru programlama ve operatör uzmanlığı ile bir CNC torna tezgahı, en zorlu spesifikasyonları bile karşılayan yüksek kaliteli valf gövdeleri üretebilir.
| Öğe | CK6150A |
| Maks.salıncak çapıyatağın üstünde | Φ500mm |
| Maks.salıncak çapıçapraz slayt üzerinde | Φ390mm |
| İşleme uzunluğu (merkezden merkeze) | 750mm/1000mm/1500mm/2000mm |
| Yatağın genişliği | 400 mm |
| Dia.iğ | Φ82mm |
| Mil konikliği | 1:20/Φ90 |
| iğ burnu | Mil kafası tipi A2-8 |
| Mil hızı | 150-2500rpm |
| Mil hızı adımı | adımsız |
| ayna boyutu | 250 mm |
| El aleti tutucu | 4 istasyon |
| Araç çubuğu bölümü | 25X25mm |
| Ana motor gücü | 7.5KW |
| X/Z ekseni konum doğruluğu | 0,02/0,025 mm |
| X/Z ekseni tekrarlanabilirliği | 0,01/0,012 mm |
| X/Z ekseni torku | 6/10 N.M. |
| X/Z ekseni hareketi | 360/750mm/1000mm/1500mm/2000mm |
| X/Z ekseni hızlı besleme hızı | 8/10 Ay/dakika |
| Punta manşonu hareketi | 150mm |
| Punta konikliği | MT5 |
| Boyut | 2410/2660/3160*1560*1730mm |
| ağırlık | 2800/3200/3500kg |
